VAD_私有内存

私有内存

malloc, virtualalloc申请的内存都是私有内存, MapViewofFile, MapViewOfSize, mdl, 这种是映射的内存

这些内存是由一个叫做vadroot的节点来管理的, 可以看一下这个位置 alt text 这里如果后续想获取到这个位置的话, 因为每个版本的偏移可能不一样, 可以通过函数PsGetProcessExitStatus来获取对应的偏移 + 4就是vadRoot win10上的结构

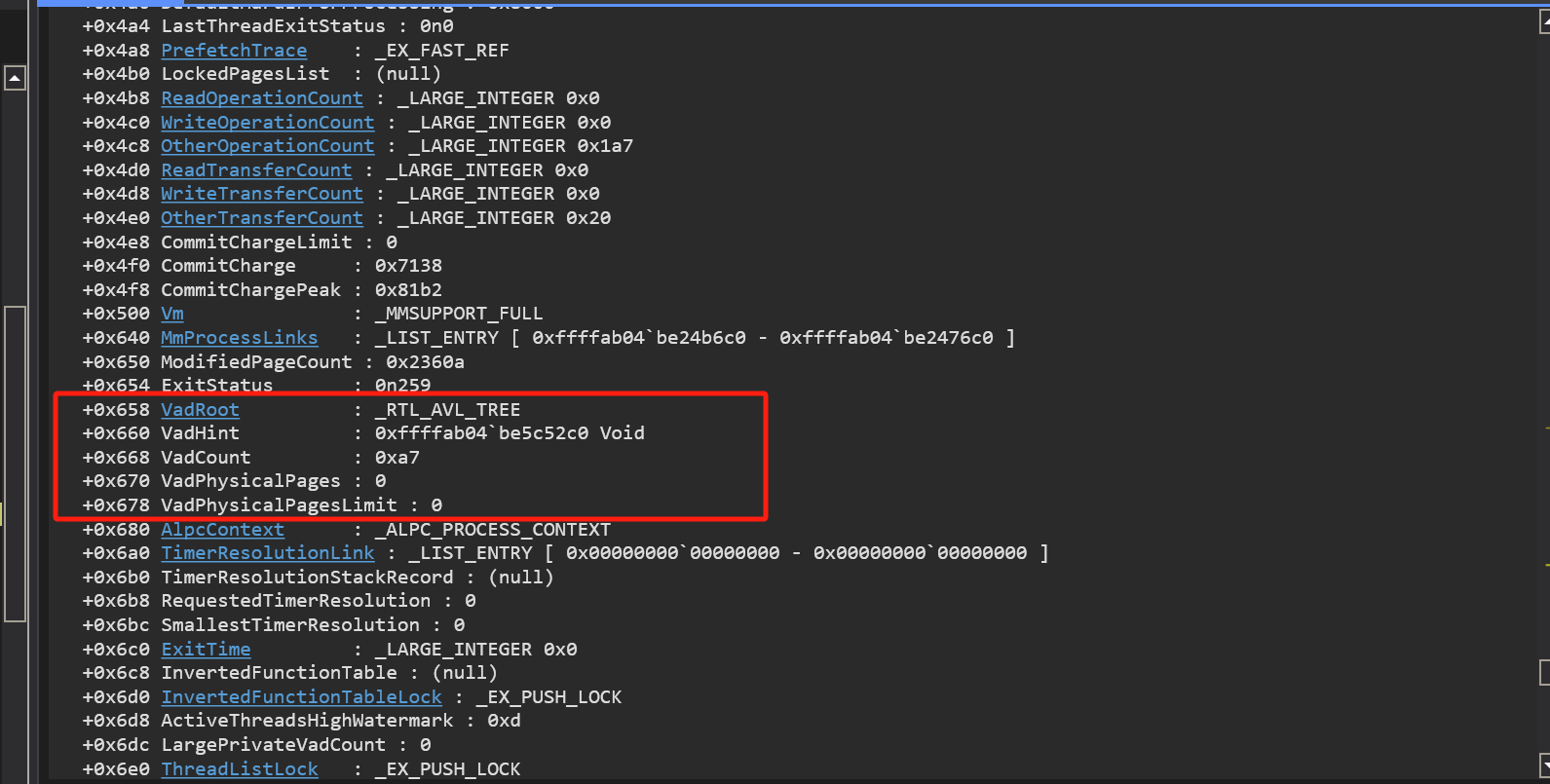

   +0x658 VadRoot          : _RTL_AVL_TREE
   +0x660 VadHint          : 0xffff900f`4bf43e10 Void
   +0x668 VadCount         : 0xde

VadRoot: _RTL_AVL_TREE 里面就是代表了二叉搜索树的节点, 而里面的每个节点的结构都是__MMVAD的结构, VadHint多次查询的节点会放在这里, VadCount代表vad节点的个数

kd> dt _RTL_AVL_TREE ffff900f4c129400+0x658
nt!_RTL_AVL_TREE
   +0x000 Root             : 0xffff900f`4bf44810 _RTL_BALANCED_NODE
kd> dt 0xffff900f`4bf44810 _RTL_BALANCED_NODE
nt!_RTL_BALANCED_NODE
   +0x000 Children         : [2] 0xffff900f`4b1dcb10 _RTL_BALANCED_NODE
   +0x000 Left             : 0xffff900f`4b1dcb10 _RTL_BALANCED_NODE
   +0x008 Right            : 0xffff900f`4bfe65c0 _RTL_BALANCED_NODE
   +0x010 Red              : 0y0
   +0x010 Balance          : 0y00
   +0x010 ParentValue      : 0

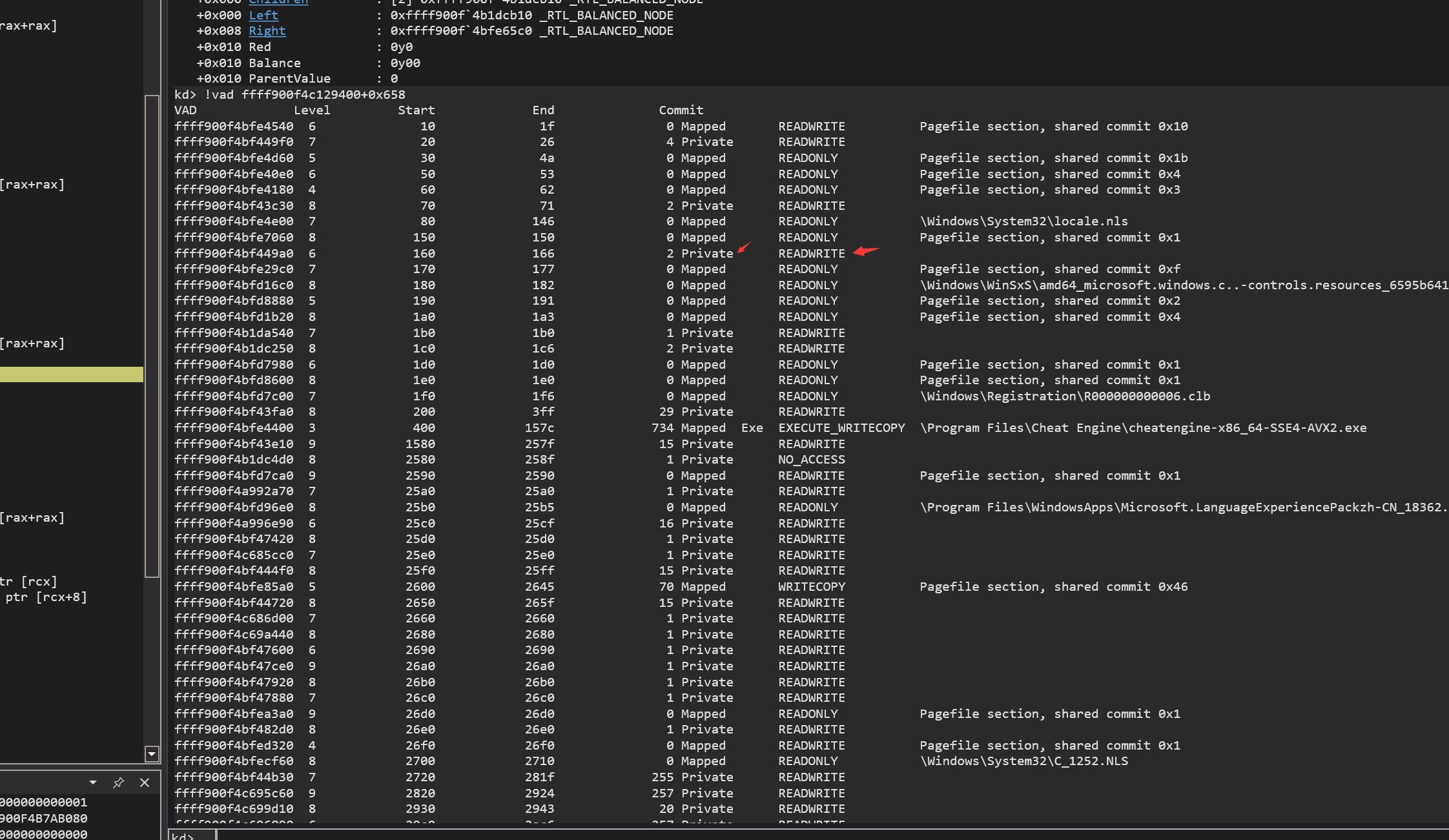

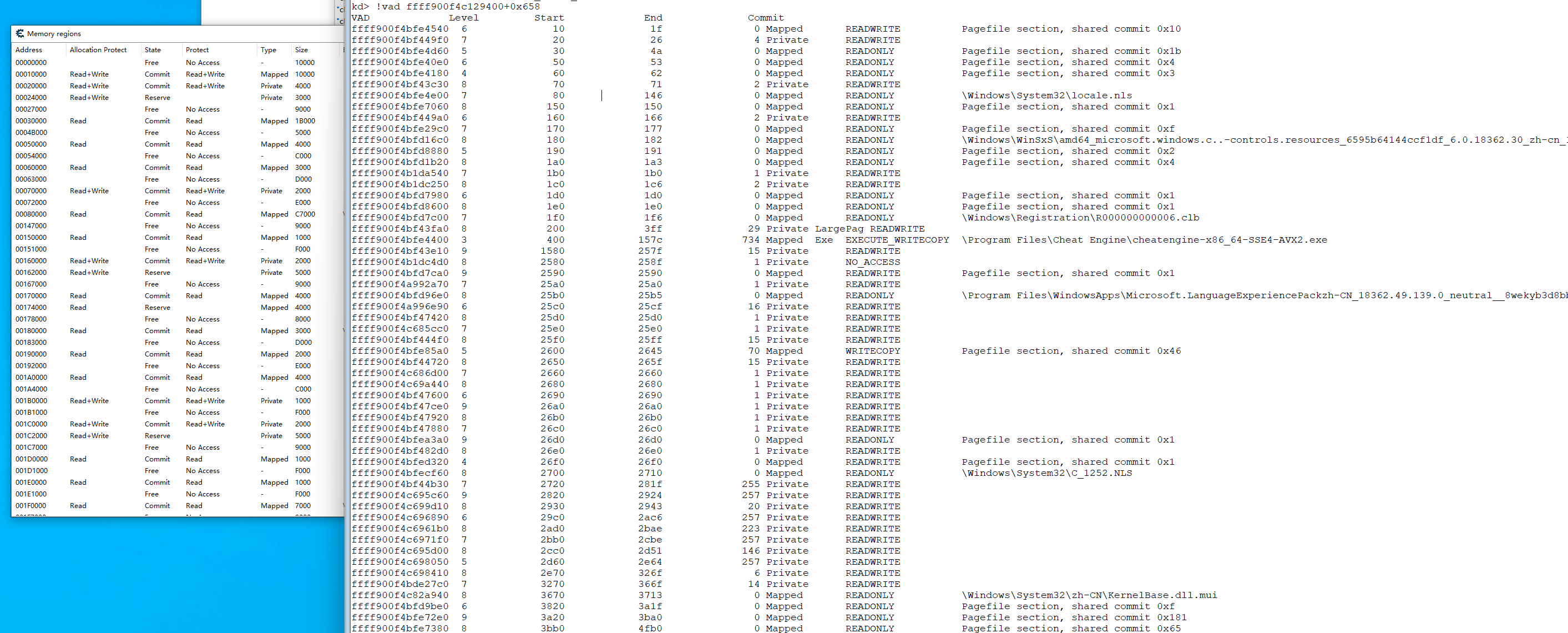

!vad即可查询 alt text 其中startEnd代表了开始和结束, 都需要乘上pagesize -> 0x1000其中end不一样(end + 1)*pagesize - 1, 里面的每一个节点都是_MMVAD的结构, 可以找一个私有内存看一下结构

kd> dt _MMVAD ffff900f4bf449a0
nt!_MMVAD
   +0x000 Core             : _MMVAD_SHORT
   +0x040 u2               : <anonymous-tag>
   +0x048 Subsection       : 0x01dbdb86`7175af69 _SUBSECTION
   +0x050 FirstPrototypePte : (null)
   +0x058 LastContiguousPte : (null)
   +0x060 ViewLinks        : _IST_ENTRY [ 0xffff900f`4bfe4540 - 0x00000026`00000020 ]
   +0x070 VadsProcess      : (null)
   +0x078 u4               : <anonymous-tag>
   +0x080 FileObject       : 0x00000004`00100200 _FILE_OBJECT

kd> dt _MMVAD_SHORT ffff900f4bf449a0
nt!_MMVAD_SHORT
   +0x000 NextVad          : 0xffff900f`4bfe4e00 _MMVAD_SHORT
   +0x008 ExtraCreateInfo  : 0xffff900f`4bfe29c0 Void
   +0x000 VadNode          : _RTL_BALANCED_NODE
   +0x018 StartingVpn      : 0x160
   +0x01c EndingVpn        : 0x166
   +0x020 StartingVpnHigh  : 0 ''
   +0x021 c    : 0 ''
   +0x022 CommitChargeHigh : 0 ''
   +0x023 SpareNT64VadUChar : 0 ''
   +0x024 ReferenceCount   : 0n0
   +0x028 PushLock         : _EX_PUSH_LOCK
   +0x030 u                : <anonymous-tag>
   +0x034 u1               : <anonymous-tag>
   +0x038 EventList        : (null)

其中的__MMVAD_SHORT的前三个其实是union, 代表了下一个vad节点的地址, NextVad是左子树, ExtraCreateInfo是右子树

StartingVpn, EndingVpn, StartingVpnHigh, StartingVpnHigh可以看一下MiLocateAddress的写法, win10会和win7有不同, 计算方式为(result->Core.StartingVpn | ((unsigned __int64)result->Core.StartingVpnHigh << 32))(result->Core.EndingVpn | ((unsigned __int64)result->Core.EndingVpnHigh << 32)) alt text

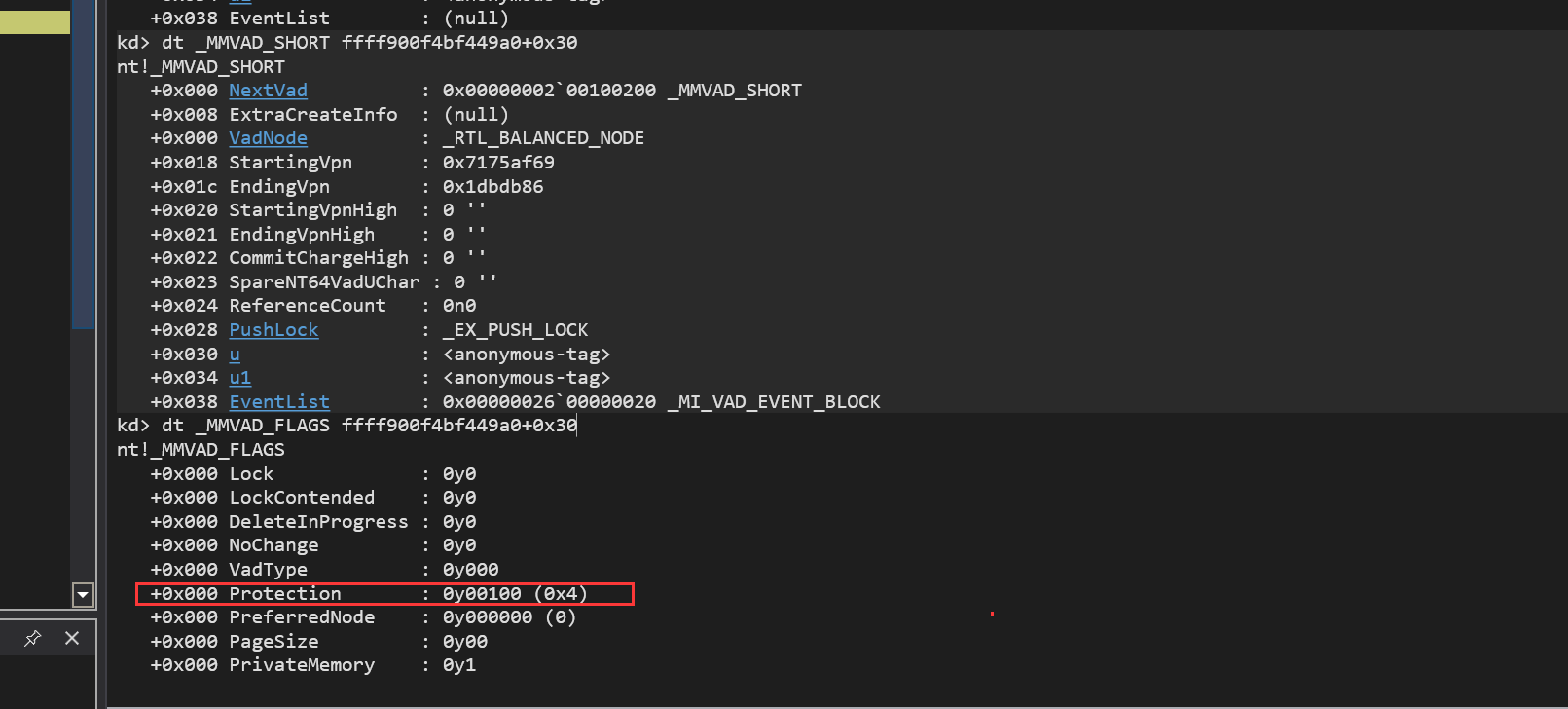

_MMVAD_SHORT结构里有一项是u->_MMVAD_FLAGS结构, 其中的PrivateMemory代表了这里是不是私有内存, Protection代表了属性是多少, vadtype用于标记这段虚拟内存的用途或分配方式 alt text

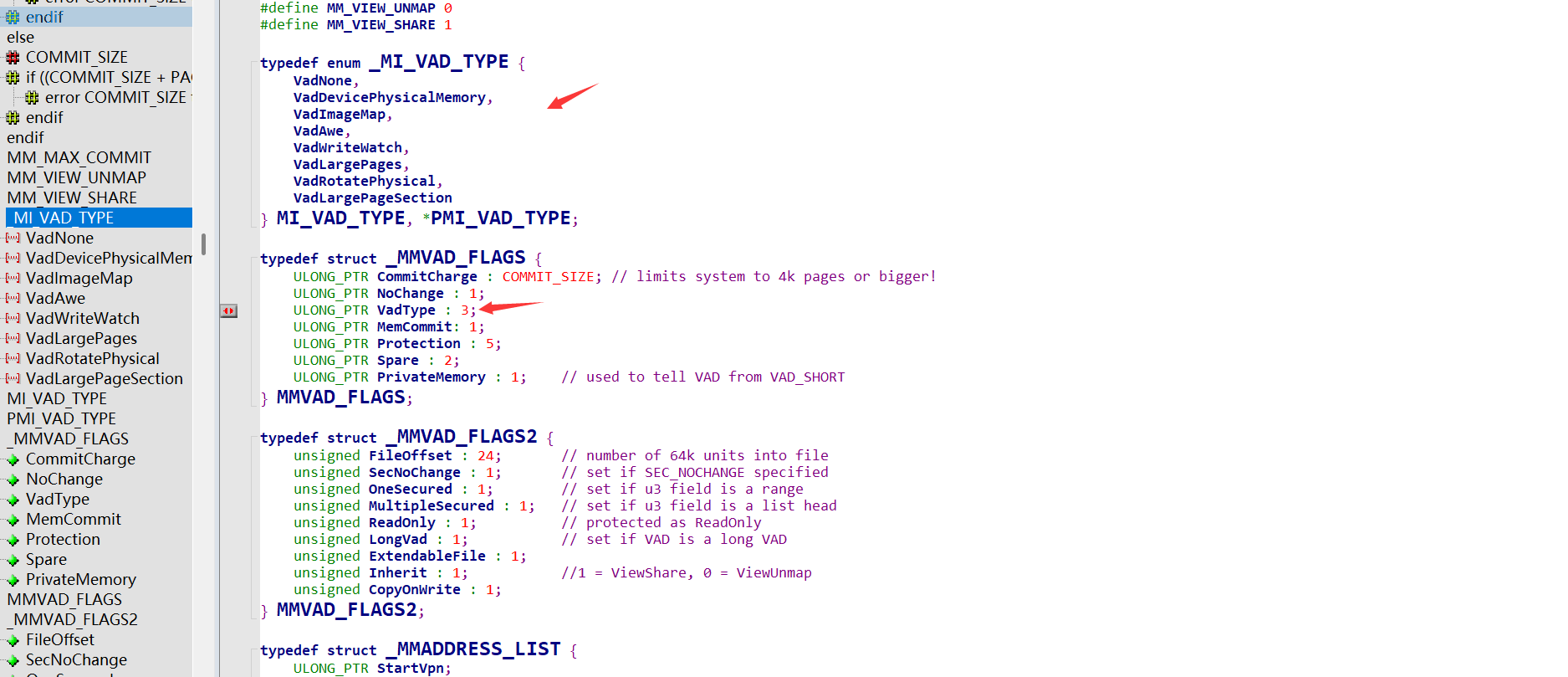

看一下这个vadtype

值(十进制) 名称 含义说明
0 VadNone 未指定类型(保留)
1 VadDevicePhysicalMemory 映射的物理设备内存
2 VadImageMap 映像(如 EXE、DLL 文件)映射
3 VadAwe 使用 AWE(Address Windowing Extensions)分配的内存
4 VadWriteWatch 启用了写监视(Write-Watch)的内存,用于检测哪些页面被写入
5 VadLargePages 使用大页(Large Pages)分配的内存
6 VadRotatePhysical 映射旋转的物理内存(罕见)
7 VadLargePageSection 段式大页分配(仅在某些版本支持)

alt text

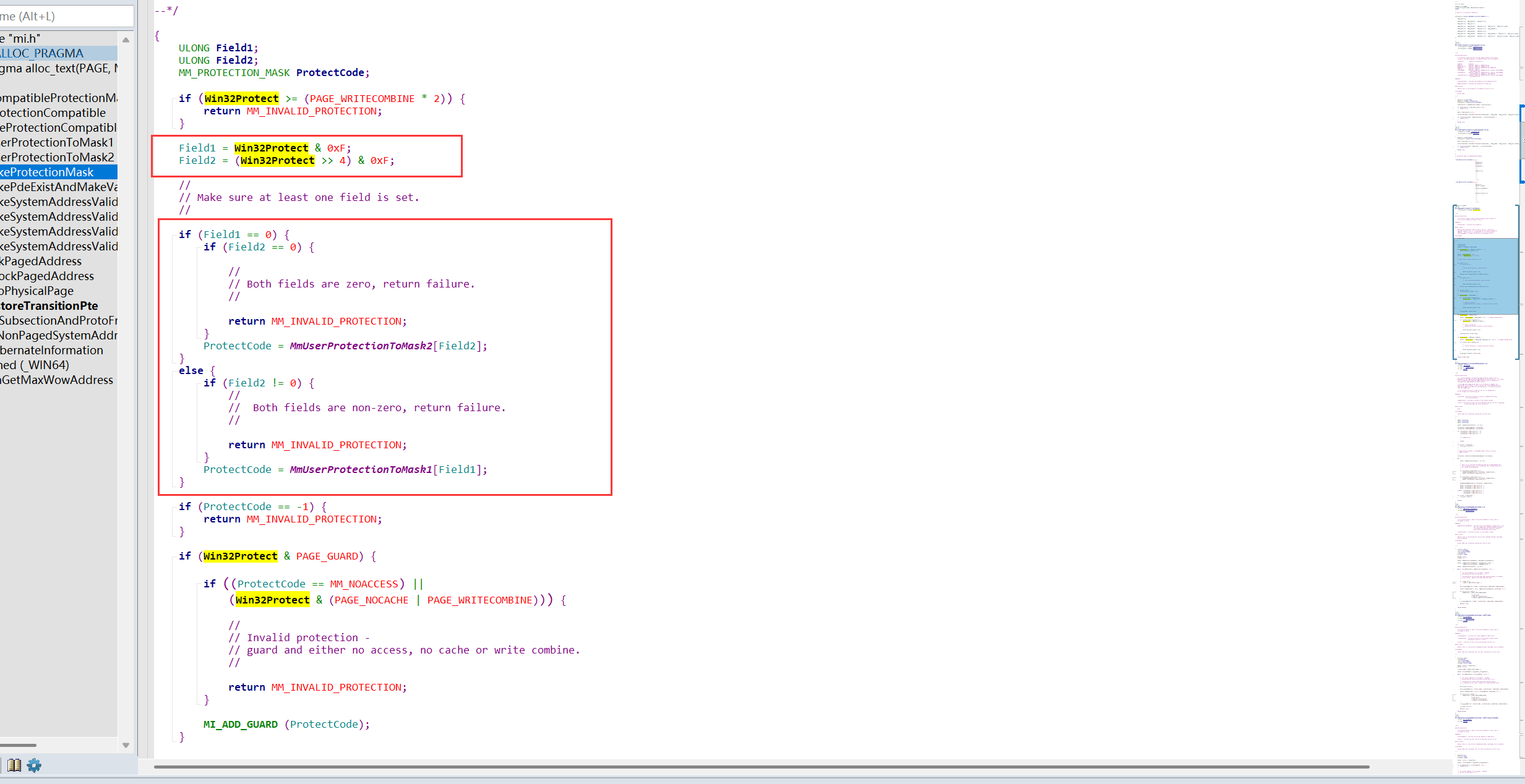

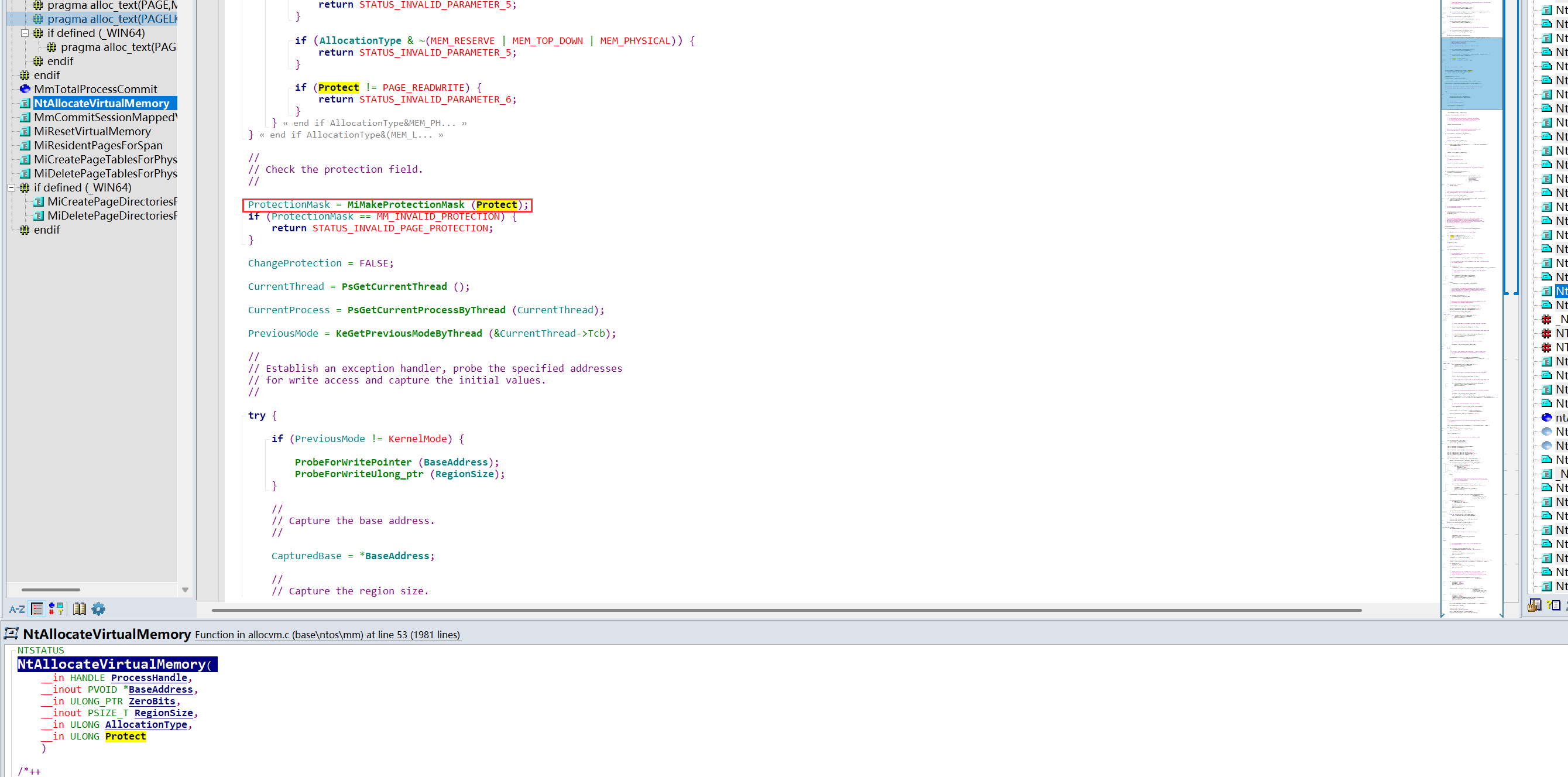

看一下这个Protection, 看一下NtAllocateVirtualMemory这个函数里关于Protection的字段可以很好的定位到MiMakeProtectionMask这个函数

alt text

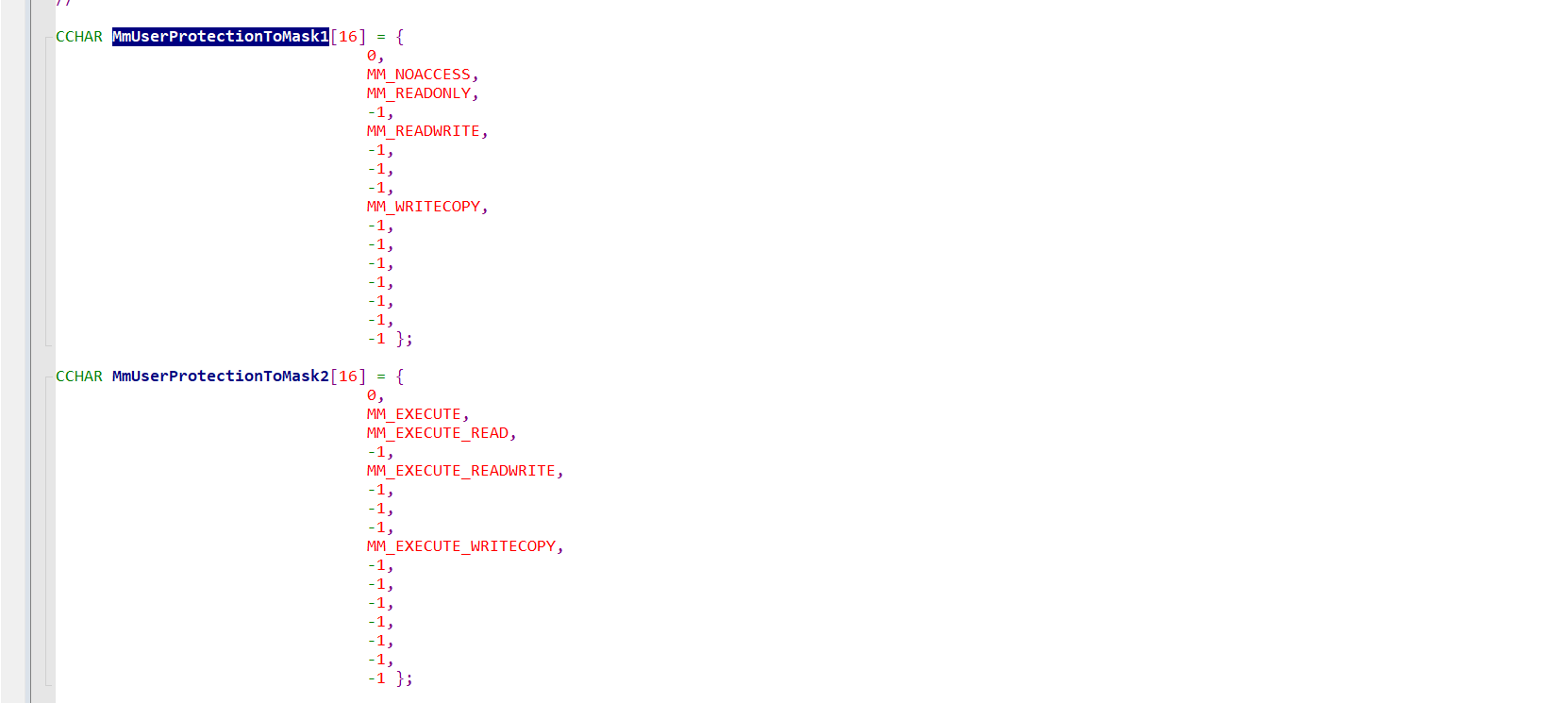

看一下这个函数, 可以发现他把这个申请的内存属性分成了两个属性, 也刚好的在两个表中

alt text

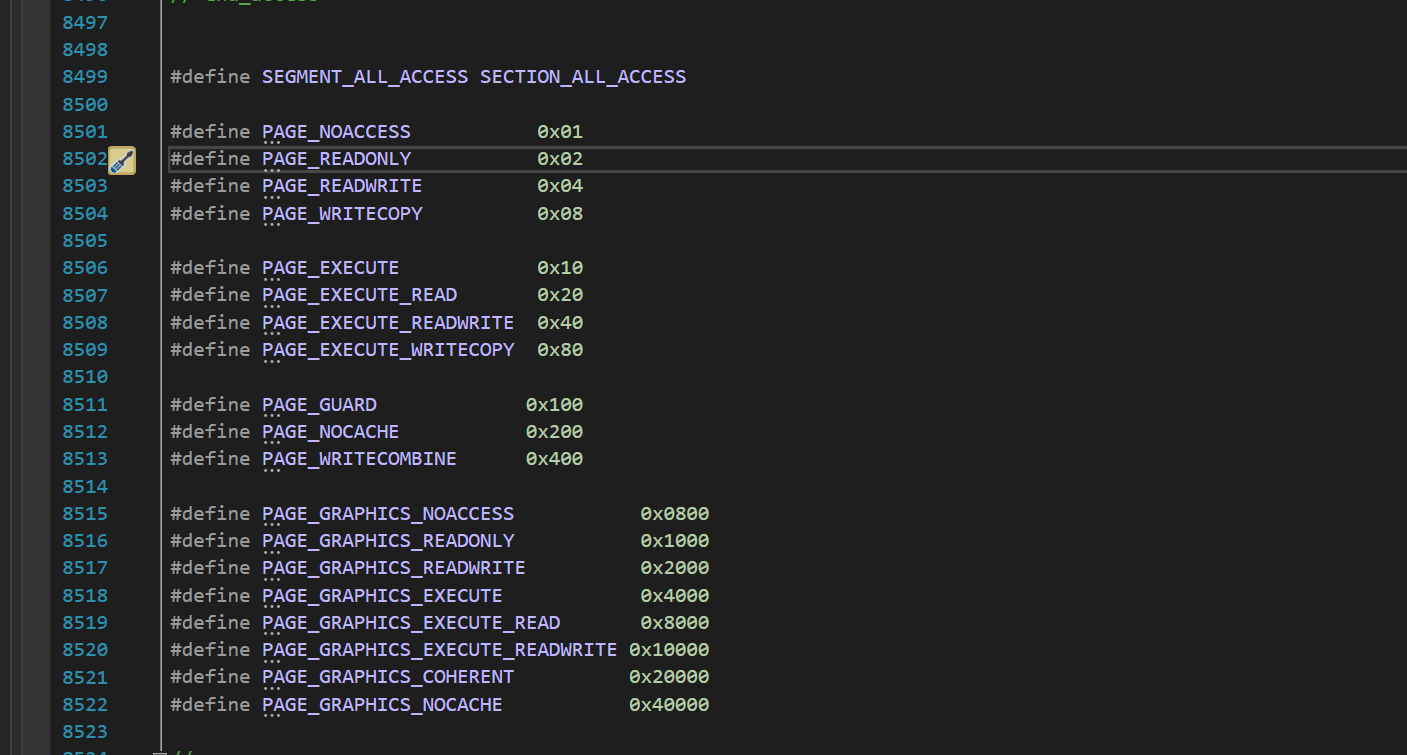

我们可以举一个例子, 假设是PAGE_EXECUTE_READWRITE = 0x40

alt text

那么根据代码的逻辑, 他会被分成两个部分, 0100 0000一个是4一个是0, 那么就会在这个表中找一下, 因为第一个是0所以要直接在第二个表中找一下属性, 可以看到数组的第五个刚好是MM_EXECUTE_READWRITE alt text

所以我们上面内存这个位置是0x4, 所以属性就是MM_READWRITE

alt text

写了三个功能:

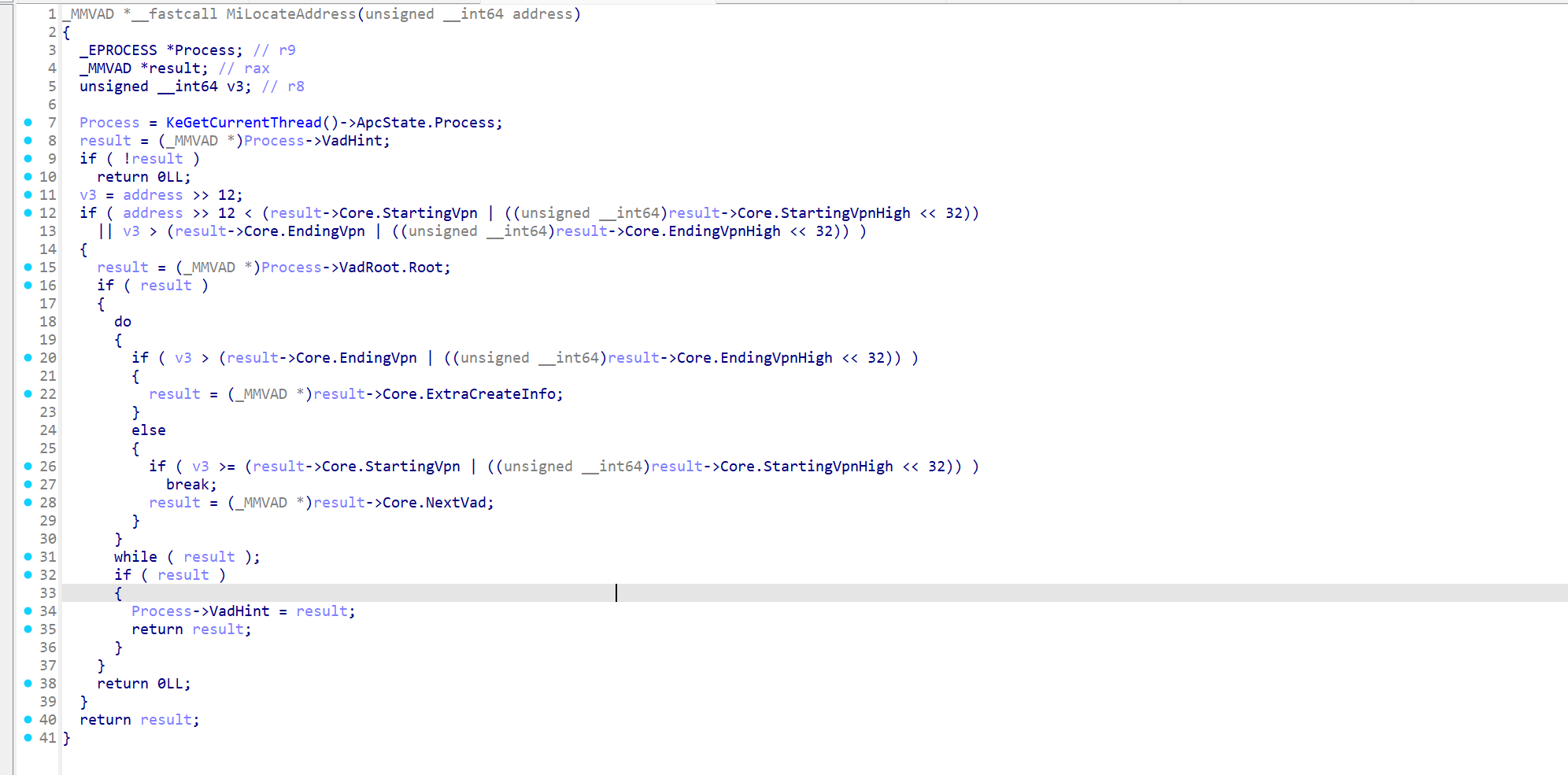

1.打开IDA分析内核MiLocateAddress这个函数, 给一个R3地址, 返回一个VAD节点

2.给一个进程ID, 解析出此进程的所有VAD节点

3.移除内存所在vad节点的位置

#include "struct.h"

void RtlAvlRemoveNode(PVOID tree, PVOID node);

PEPROCESS LookUpProcess(HANDLE Pid)
{
	PEPROCESS eprocess = NULL;
	NTSTATUS Status = STATUS_UNSUCCESSFUL;
	Status = PsLookupProcessByProcessId(Pid, &eprocess);
	if (NT_SUCCESS(Status))
		return eprocess;
	return NULL;
}

ULONG64 GetVadOffset()
{
	UNICODE_STRING func;
	RtlInitUnicodeString(&func, L"PsGetProcessExitStatus");
	ULONG64 funcAddr = MmGetSystemRoutineAddress(&func);
	if (funcAddr == NULL)
	{
		return FALSE;
	}

	//8B 81 D4 07 00 00                       mov     eax, [rcx+7D4h]
	PUCHAR funcBytes = (PUCHAR)funcAddr;

	//DbgPrint("funcAddr : %p\n", funcAddr);
	//DbgPrint("funcBytes : %p\n", funcBytes);

	for (size_t i = 0; i < 0x10; i++)
	{
		if (funcBytes[0] == 0x8B && funcBytes[1] == 0x81)
		{
			UINT32 offset = *(UINT32*)(funcBytes + 2);
			return offset + 0x4;
		}
	}
	return FALSE;
}



PMMVAD MiLocateAddress(PEPROCESS eProcess, ULONG64 virtualAddress)
{
	PRTL_AVL_TREE vadRoot = (PRTL_AVL_TREE)((PUCHAR)eProcess + GetVadOffset());
	if (!vadRoot || !vadRoot->Root) {
		return NULL; // VAD tree is empty or invalid
	}
	PMMVAD vad = (PMMVAD)vadRoot->Root;
	if (!MmIsAddressValid(vad)) { return NULL; }
	ULONG64 address = virtualAddress >> 12;
	if (address < (vad->Core.StartingVpn | (vad->Core.StartingVpnHigh << 32)) || address >(vad->Core.EndingVpn | (vad->Core.EndingVpn << 32)))
	{
		while (vad)
		{
			if (address > (vad->Core.EndingVpn | (vad->Core.EndingVpnHigh << 32)))
			{
				vad = (PMMVAD)vad->Core.VadNode.Right;
			}
			else
			{
				if (address >= (vad->Core.StartingVpn | (vad->Core.StartingVpnHigh << 32)))
				{
					return vad;
				}
				vad = (PMMVAD)vad->Core.VadNode.Left;
			}
		}
	}

	return NULL;
}

PVOID EnumVad(PMMVAD vad)
{
	if (!vad) {
		return NULL;
	}

	PVOID stack[256];
	int stackIndex = 0;

	stack[stackIndex++] = vad;

	while (stackIndex > 0) {

		PMMVAD currentVad = (PMMVAD)stack[--stackIndex];

		DbgPrintEx(77, 0, "Vad: %p | start : %x | end : %x | vadflags : %x \n",
			currentVad,
			currentVad->Core.StartingVpn,
			currentVad->Core.EndingVpn,
			currentVad->Core.u.VadFlags);


		if (currentVad->Core.VadNode.Right) {
			stack[stackIndex++] = (PVOID)currentVad->Core.VadNode.Right;
		}

		if (currentVad->Core.VadNode.Left) {
			stack[stackIndex++] = (PVOID)currentVad->Core.VadNode.Left;
		}
	}

	return NULL;
}

PVOID ParserProcessVad(PEPROCESS eProcess)
{
	PRTL_AVL_TREE vadRoot = (PRTL_AVL_TREE)((PUCHAR)eProcess + GetVadOffset());
	if (!vadRoot || !vadRoot->Root) {
		return NULL; // VAD tree is empty or invalid
	}
	ULONG64 vadCount = *(PULONG64)((PUCHAR)eProcess + GetVadOffset() + 0x10);

	PMMVAD vad = (PMMVAD)vadRoot->Root;
	if (!MmIsAddressValid(vad)) { return NULL; }

	EnumVad(vad);
}

PVOID LockPageProction(PEPROCESS eProcess, ULONG64 virtualaddress, PMMVAD vad)
{

}

PVOID RemoveVad(PEPROCESS eProcess, ULONG64 virtualaddress)
{
	PMMVAD vad = MiLocateAddress(eProcess, virtualaddress);
	if (!MmIsAddressValid(vad)) { return NULL; }

	PRTL_AVL_TREE vadRoot = (PRTL_AVL_TREE)((PUCHAR)eProcess + GetVadOffset());
	if (!vadRoot || !vadRoot->Root)
	{
		return NULL;
	}

	RtlAvlRemoveNode(vadRoot, vad);

	ObReferenceObject(eProcess);
}

PVOID UnloadDriver(
	_In_ PDRIVER_OBJECT DriverObject
)
{
	UNREFERENCED_PARAMETER(DriverObject);
	DbgPrintEx(77, 0, "Driver unloaded successfully.\n");
	return STATUS_SUCCESS;
}

NTSTATUS DriverEntry(
	_In_ PDRIVER_OBJECT DriverObject,
	_In_ PUNICODE_STRING RegistryPath
)
{
	UNREFERENCED_PARAMETER(RegistryPath);
	DbgPrintEx(77, 0, "Driver loaded successfully.\n");

	//1. 分析内核 MiLocateAddress 这个函数,然后照抄此判断是: 给一个R3地址,返回一个VAD 节点
	//2. 给一个进程ID,解析出此进程的所有VAD节点
	//3. 代码实现WIN10 WIN11 私有内存锁页
	//4. 移除内存所在vad节点的位置

	//DbgBreakPoint();

	PEPROCESS eproc = NULL;
	eproc = LookUpProcess(0x16c8);

	if (!eproc) { return STATUS_UNSUCCESSFUL; }

	UINT32 vadOffset = GetVadOffset();
	if (!vadOffset) { return STATUS_UNSUCCESSFUL; }

	//1: over
	PMMVAD vad = MiLocateAddress(eproc, 0xDCE0000);
	DbgPrintEx(77, 0, "Find Vad: %p\n", vad);

	/*
	+0x658 VadRoot          : _RTL_AVL_TREE
	+0x660 VadHint          : 0xffffce01`8de7d9a0 Void
	+0x668 VadCount         : 0xaa
	+0x670 VadPhysicalPages : 0
	+0x678 VadPhysicalPagesLimit : 0
	*/

	//vadRoot是根节点, vadHint是上一次MiLocateAddress找到的指针, vadCount是vad的数量

	//2: over
	ParserProcessVad(eproc);

	//3. over
	RemoveVad(eproc, 0xDCE0000);

	ObDereferenceObject(eproc);
	DriverObject->DriverUnload = UnloadDriver;
	return STATUS_SUCCESS;
}

VAD映射内存

Win10锁页

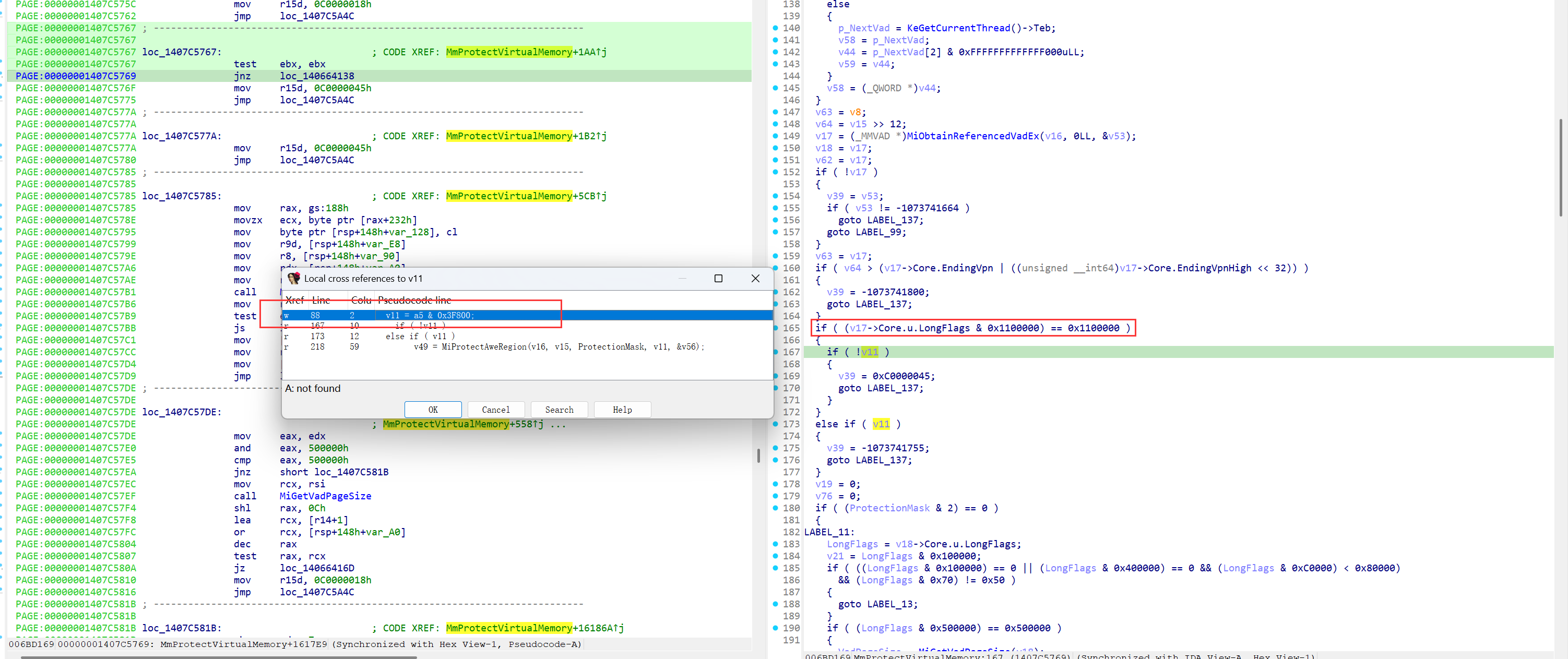

插入一个锁页的知识点, win10win7有差别, 主要还是看win10, 直接看一下MmProtectVirtualMemory这个函数, 可以看到如果满足这两个逻辑的话, 就会返回失败

alt text

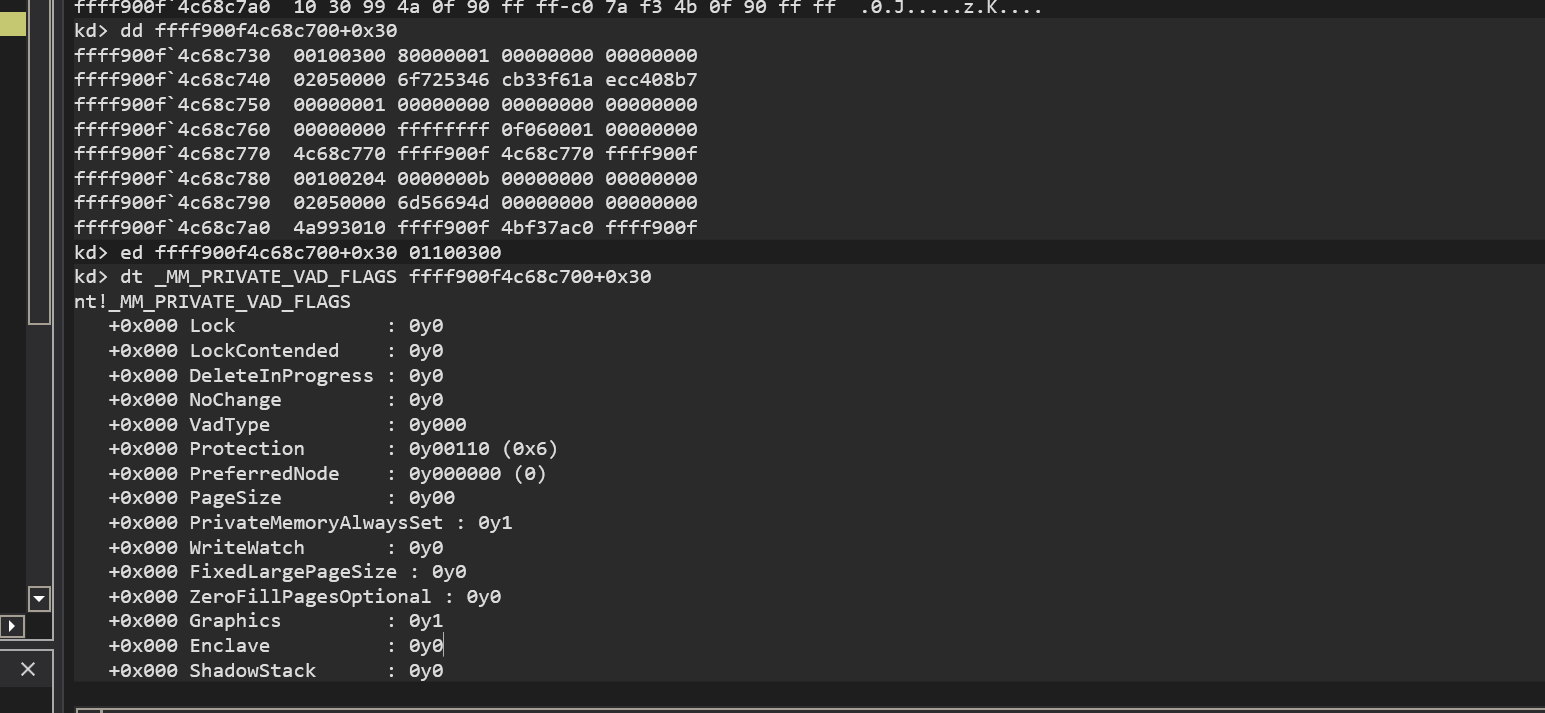

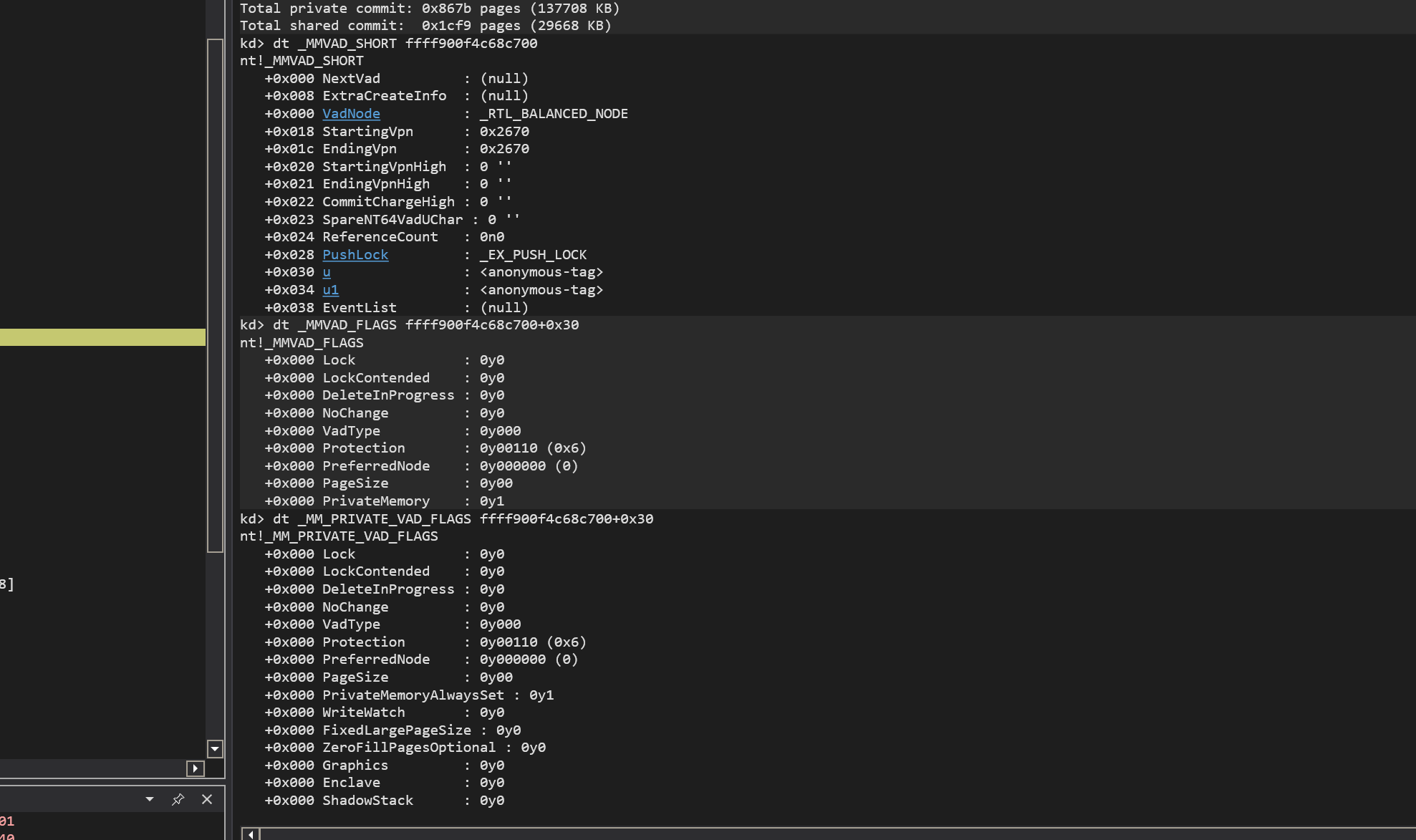

测试一个, 用CE申请了一块内存, 看一下对应的 +0x30的位置, 因为上面的& 0x3F800可以用不用考虑, 因为这个参数可以用的属性加起来也不会超过0x800所以这里为0, 那么我们让这个位置 Core.u.LongFlags & 0x1100000 == 0x1100000 就可以了

alt text

可以发现Graphics: 0y1 PrivateMemoryAlwaysSet: 0y1这个两个位置为1即可

alt text

代码实现:

PVOID LockVadProction(PEPROCESS eProcess, ULONG64 virtualaddress)
{
	PMMVAD_SHORT vad = MiLocateAddress(eProcess, virtualaddress);
	if (!MmIsAddressValid(vad)) { return NULL; }

	vad->u.PrivateVadFlags.Graphics = 0x1;
	vad->u.PrivateVadFlags.PrivateMemoryAlwaysSet = 0x1;
}

这样这个内存的页就不能被修改属性了

映射内存

找一个map的内存看一下, MMVAD_SHORT的结构

X64页表

页表自映射

页帧

物理页是有一个地方去管理,管理的时候用的是数组,没有用链表,因为数组的查找很快,因为物理地址是频繁运行,所以必须有一个很快的算法 有一个这样的数组叫做:mmpfndatabase, 数组里的每一个元素都是mmpfn结构,

数组的索引, pte的页帧 —> 某些属性 + 页帧 + 属性

mmpfndatabase[pte.页帧]

x64分页

x64 获取PTEbase

#include <ntifs.h>

ULONG64 g_PteAddress = 0;
ULONG64 g_PdeAddress = 0;
ULONG64 g_PpeAddress = 0;
ULONG64 g_PxeAddress = 0;

ULONG64 GetPteAddress(ULONG64 Address)
{
	return (ULONG64)(((Address >> 9) & 0x7FFFFFFFF8) + g_PteAddress);
}

ULONG64 GetPdeAddress(ULONG64 Address)
{
	return (ULONG64)(((Address >> 9) & 0x7FFFFFFFF8) + g_PteAddress);
}

ULONG64 GetPpeAddress(ULONG64 Address)
{
	return (ULONG64)(((Address >> 9) & 0x7FFFFFFFF8) + g_PteAddress);
}

ULONG64 GetPxeAddress(ULONG64 Address)
{
	return (ULONG64)(((Address >> 9) & 0x7FFFFFFFF8) + g_PteAddress);
}

VOID GetFourTableBASE()
{
	ULONG64 DirectoryTableBase = *(PULONG64)((PUCHAR)PsInitialSystemProcess + 0x28);
	//后12位属性
	DirectoryTableBase &= ~0xFFF;
	PHYSICAL_ADDRESS address;
	address.QuadPart = DirectoryTableBase;
	PULONG64 VirtualDirectorBase = MmGetVirtualForPhysical(address);
	ULONG64 index = -1;

	for (size_t i = 0; i < 512; i++)
	{
		ULONG64 data = VirtualDirectorBase[i];
		//8000 0000001aa063
		//48 0xFFFFFFFFFFFF
		//ULONG64 testData = ((data & ~0xFFF) & 0xFFFFFFFFFFFF);

		if (DirectoryTableBase == ((data & ~0xFFF) & 0xFFFFFFFFFFFF))
		{
			index = i;
			break;
		}
	}

	if (index != -1)
	{
		g_PteAddress = (index + 0x1FFFE00) << 39;
		g_PdeAddress = (index << 30) + g_PteAddress;
		g_PpeAddress = (index << 21) + g_PdeAddress;
		g_PxeAddress = (index << 12) + g_PpeAddress;
	}
}


VOID DriverUnload(PDRIVER_OBJECT pDriver)
{

}

NTSTATUS DriverEntry(PDRIVER_OBJECT pDriver, PUNICODE_STRING pSeg)
{

	//1. 获取pte的基址 ( MmGetVirtualForPhysical )
	//2. 解析 返回PTE PDE PDPTE PML4的地址 ( MmIsAddressValidEx )

	//1. over

	DbgBreakPoint();

	GetFourTableBASE();

	if (g_PteAddress != NULL)
	{
		DbgPrintEx(77, 0, "PTEBASE: %p\n", g_PteAddress);
		DbgPrintEx(77, 0, "PDEBASE: %p\n", g_PdeAddress);
		DbgPrintEx(77, 0, "PPEBASE: %p\n", g_PpeAddress);
		DbgPrintEx(77, 0, "PXEBASE: %p\n", g_PxeAddress);
	}
	else
	{
		DbgPrintEx(77, 0, "ERROR\n");
	}

	//2. over

	ULONG64 gdtr = 0xfffff80258bc4fb0;

	ULONG64 gdtrPte = GetPteAddress(gdtr);
	ULONG64 gdtrPde = GetPdeAddress(gdtrPte);
	ULONG64 gdtrPpe = GetPpeAddress(gdtrPde);
	ULONG64 gdtrPxe = GetPxeAddress(gdtrPpe);

	DbgPrintEx(77, 0, "gdtrPte: %p\n", gdtrPte);
	DbgPrintEx(77, 0, "gdtrPde: %p\n", gdtrPde);
	DbgPrintEx(77, 0, "gdtrPpe: %p\n", gdtrPpe);
	DbgPrintEx(77, 0, "gdtrPxe: %p\n", gdtrPxe);


	pDriver->DriverUnload = DriverUnload;

	return STATUS_SUCCESS;
}

PTE的原型

原型PTE本质上就是我们PTE的生命周期

我们的dll还有exe是多个进程共用一个文件的存在,重新创建一个进程跑起来,还是会使用dll,

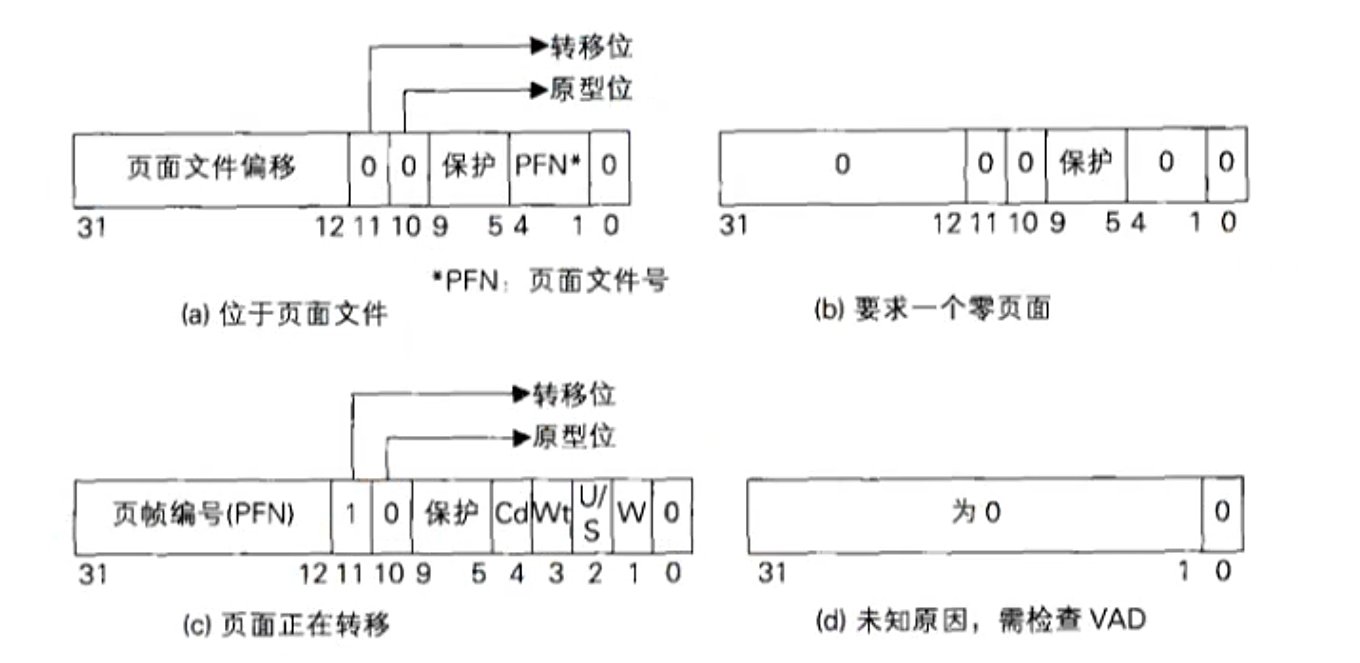

allocatememory 当我们申请内存的时候,如果一次都没有访问过,是一个没有挂物理页的虚拟地址,当我们访问一下的时候,此时回给他挂上物理页

alt text

上面的四种当我们申请内存的时候有可能是空的, d的表述, 此时申请完,我们去访问的时候,会发生页异常错误,抛给14号中断,判断是用户态模式还是内核态的模式,内核态的话直接就蓝屏,因为内核态模式是没有vad的,在用户态还要去检测一下有没有vad,如果在vad中,而且保护属性不是noaccess的话,其他的页属性的话会进一步的去给他挂物理页然后去修复
